Makine Parkuru

PVC Doğrama Makineleri

Haspen Üretim Tesisleri ve PVC Doğrama Makineleri

Winsa Yetkili Bayii olarak faaliyetlerini sürdüren Haspen PVC Pencere ve Kapı Sistemleri LTD. ŞTİ.' nin İstanbul Haramidere Sanayi Sitesi' nde bulunan fabrikasında bulunan makineleri ve kabiliyetlerini inceleyebilirsiniz.


Makinelerimiz;

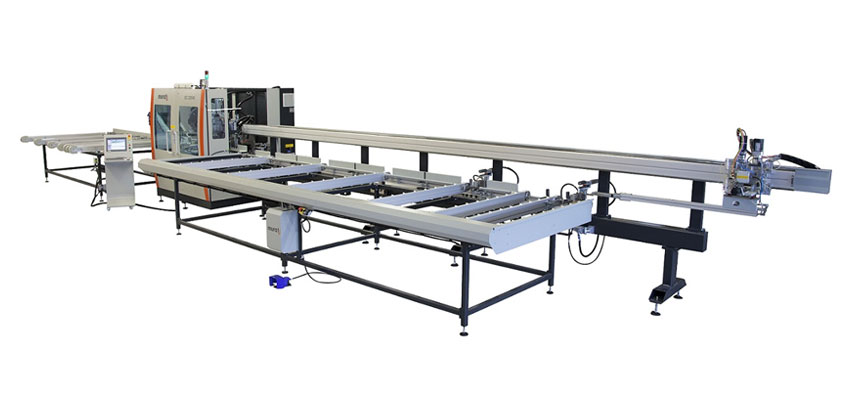

  • PVC profiller üzerindeki tüm kesim, frezeleme, delme ve markalama işlemleri bilgisayar kontrollü olarak tek bir makinede toplanmıştır.
  • 10 adet profil istifleme imkanı ( Maks. 6,5 m uzunluk)
  • Servo motorlar aracılığıyla 0,1° hassasiyette 30° ve 150° arasındaki tüm açılarda otomatik olarak kesim yapabilme
  • Servo motorlarla kontrol edilen 7 eksen sayesinde yüksek hız ve hassasiyette çalışabilme
  • Açılı su tahliye kanalı açma, delme ve frezeleme işlemlerini yapabilme özelliği
  • Kalan Fire parçaları ,otomatik konveyör sistemi ile fire hazinesine taşıma özelliği
  • Kapılarda barel, ayna ve kol yerlerini eş zamanlı işleme özelliği ile üretim hızını arttırma
  • Profil tanıma sistemi sayesinde yanlış yüklenmiş profilleri kullanıcıya bildirme özelliği
  • Frezeleme grubunda bulunan 7 adet takım ile tüm işlemleri hassas bir şekilde gerçekleştirebilme
  • CNC Kaynak ve Köşe Temizleme Üretim Setleri ile entegre çalışan manuel barkot etiketleme sistemi
  • 15” dokunmatik ekran
  • Windows XP Embedded işletim sistemine sahip, 0°C
  • 55°C arasında fansız çalışan, yüksek performanslı endüstriyel PC
  • Farklı pencere üretim yazılımlarından gelen üretim verisiyle minimum fire vererek çalışma
  • Murat Makine Yazılım Departmanı tarafından geliştirilen, 3 boyutlu çarpışma ve hata kontrol sistemi ile güvenli üretim yapabilme imkânı
  • Murat Makine Yazılım Departmanı tarafından geliştirilen arayüz programı ile tüm hata mesajlarını ekranda görebilme
  • Uzaktan bağlantı yöntemiyle servis verebilme ve tüm otomasyon sistemine bağlanarak sorun tespit ve çözümü
  • Uzaktan ağ bağlantısı veya USB üzerinden veri aktarım imkanı
  • Günlük yedekleme işlemini, dahili yedekleme birimine otomatik olarak yapabilme olanağı
  • Vardiya kontrol sistemi ile üretimi günlük, haftalık, aylık ve yıllık olarak kontrol imkânı
  • Makine bakımını kolaylaştıran merkezi yağlama sistemi
  • Opsiyon: Opsiyon olarak eklenebilecek DV-410 Vida Ünitesi ile birlikte Destek Saçlı Vidalama işlemleri yapılır.

  • PVC çerçevelerin dört köşesini 90° açıyla aynı anda ve yüksek hassasiyetle kaynatma.
  • Otomatik üretim modunda, pencere çizim programından alınan verilere uygun şekilde çalışma.
  • Standartlar dahilinde kaynak mukavemeti elde edebilmek için bilgisayar kontrollü (PID) ısı kontrol sistemi.
  • Her bir profil tipi için ayrı ayrı tanımlanabilen sıcaklık, erime ve birleştirme süresi.
  • Özgün tasarımı ile çalışma ortamından etkilenmeden homojen şekilde ısıyı dağıtan uzun ömürlü ısıtıcı plaka sistemi.
  • Önceden ısıtılan kaynak bıçakları soğuk hava koşullarında da iyi kaynak yapılmasını sağlar.
  • Kaynak kalıpları hızlı ve kolay şekilde değiştirilebilir.
  • Windows XP Embedded işletim sistemine sahip, 15” dokunmatik ekranlı, 0°C – 55°C arasında fansız çalışan, yüksek performanslı endüstriyel PC.
  • Kablosuz ağ bağlantısı veya USB’den veri aktarma olanağı.
  • Kullanıcı tarafından belirlenen bütün profillerin, ayrı ayrı kaynak parametrelerinden bilgi bankası oluşturabilme (6,000 adete kadar).
  • Basınç kontrol sistemi ile uygun basınç altında etkin bir şekilde çalışma.
  • Kaynak eksenleri, hassasiyet ve dayanıklılık sağlayan sertleştirilmiş çelik vidalı mil ile hareket ettirilir.
  • Ölçü kontrol sistemi ile 2 mm.’ye kadar profilin kesiminden kaynaklı ölçü hatalarını tolere edebilme.
  • Beyaz profillerde olduğu gibi renkli profiller de kolaylıkla ayar yapılıp kaynatılabilir.
  • Yaz / kış çalışma modu otomatik olarak seçilir.Merkezi yağlama sistemi makina bakımını kolaylaştırır.
  • Özel Teflon Sistemi ile uzun ömürlü teflon kullanımı ve değişimi.
  • Murat Makina Yazılım Departmanı tarafından geliştirilen arayüz programı ile tüm hata mesajlarını ekranda görebilme.
  • Uzaktan bağlantı yöntemiyle servis verebilme ve tüm otomasyon sistemine bağlanarak sorun tespit ve çözümü.

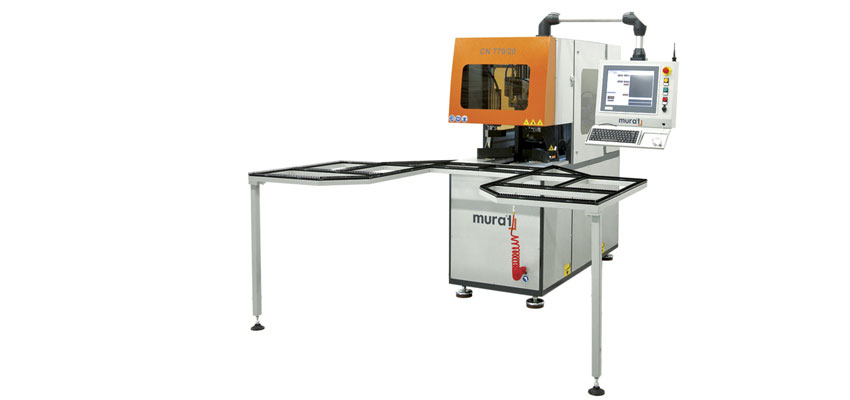

  • 2 akslı servo motorlarla kontrol edilen eksenlerle, yüksek hız ve hassasiyette çalışabilme.
  • Beyaz ve renkli profillerin temizliği esnasında farklı bıçak kullanımı ile yüksek kalitede temizlik.
  • Özel tasarlanmış 11 farklı takım ile üstün performans ve hassasiyette köşe temizleme.
  • Beyaz ve kaplamalı profiller ile aynı zamanda contalı ve contasız profilleri ekrandan seçerek otomatik temizleme.
  • Makinanın her bir noktasına kolayca döndürülen ergonomik operatör paneli.
  • Windows XP Embedded işletim sistemine sahip, 15” dokunmatik ekranlı, 0°C – 55°C arasında fansız çalışan, yüksek performanslı endüstriyel PC.
  • Murat Makina Yazılım Departmanı tarafından geliştirilen arayüz ile profil temizleme programlarının teknik resimler üzerinden görsel olarak kolaylıkla programlamasına, kullanıcı tarafından kolay ve hızlı bir şekilde düzeltme yapılmasına olanak sağlanır. Tüm hata mesajları ekranda görülebilir.
  • Uzaktan bağlantı yöntemiyle servis verebilme ve tüm otomasyon sistemine bağlanarak sorun tespit ve çözümü.
  • İşletim sistemi, makinanın her açılış-kapanışında otomatik olarak son oturuma ait gereksiz işlemleri temizleyerek virüs bulaşması ve kullanıcı hatalarına karşı maksimum güvenlik önlemini almasını sağlar.
  • Kablosuz ağ bağlantısı ve USB üzerinden veri aktarımı ve otomatik yedekleme imkanı.
  • Sınırsız farklı profil ölçüsü ve özelliğini kaydedebilme.
  • Günlük yedekleme işlemini, dâhili yedekleme birimine otomatik olarak yapabilme olanağı.
  • Vardiya kontrol sistemi ile üretimi günlük, haftalık, aylık ve yıllık olarak kontrol imkânı.
  • Merkezi yağlama sistemi makina bakımını kolaylaştırır.
  • Tüm raylar korozyona karşı özel olarak kaplanmıştır.

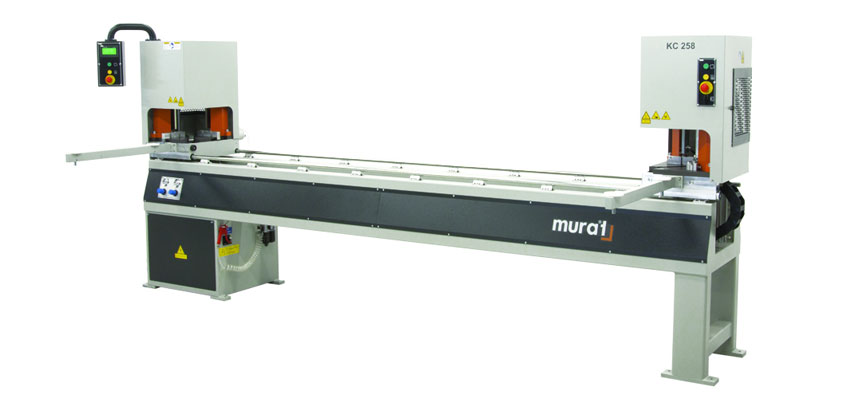

  • Tek bir işlemle PVC profilin aynı anda iki köşesini yüksek mukavemette kaynak yapar.
  • Sabit kaynak kafası ile PVC profilleri 60° - 180° arası açılarda yüksek mukavemette kaynak yapabilir.
  • Beyaz ve renkli profillerde 0,2 mm. kaynak aralığı.
  • Manuel hareketli kaynak kafası 90° sabit açıda kaynak yapabilir.
  • Hareketli kafa istenilen ölçüye manuel olarak pozisyonlanır, pnömatik frenlerle sabitlenir.
  • Eritme ve birleştirme süreleri dijital olarak ayarlanır.
  • Tüm işlemler dokunmatik dijital ekran ile otomatik olarak kontrol edilebilir.
  • Isıyı homojen dağıtan uzun ömürlü ısıtıcı plaka.
  • Isıtıcı plakalar, bakım pozisyonuna alınarak temizlik işlemi kolaylıkla gerçekleştirilir.
  • Özel Teflon sistemi ile uzun ömürlü Teflon kullanımı ve değişimi.
  • Pratik kalıp değiştirme sistemi.

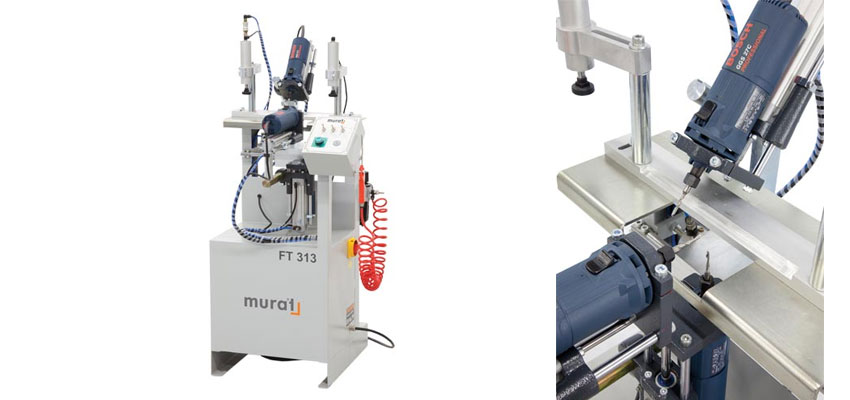

  • PVC profiller üzerinde farklı açılarda su tahliye kanallarını ve havalandırma deliklerini açar.
  • Üç adet yüksek devirli motor, profilin değişik yüzeylerinde işlem yapar.
  • Motorlar birbirinden bağımsız olarak çalışabilir.
  • Değişik profil ölçüleri için kolay ayarlanabilir.
  • Tam otomatik işlem.
  • Pnömatik profil sıkıştırma.

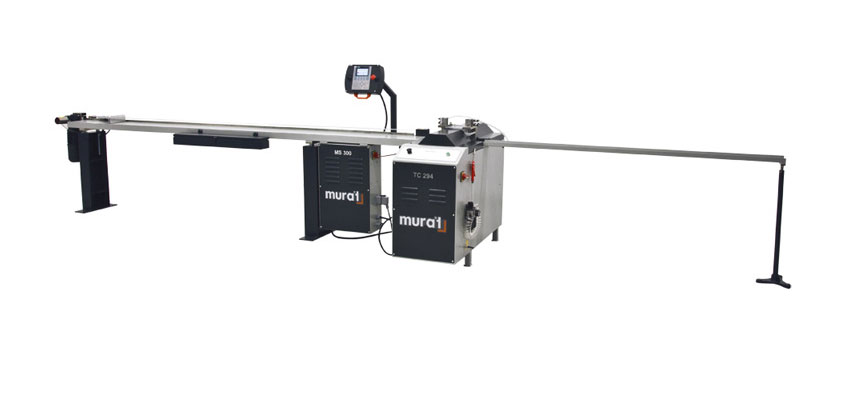

  • PVC çıta profillerinin 45° açıda yüksek hassasiyette kesimini yapar.
  • Özel kalıplar aracılığıyla iki adet çıta profili aynı anda kesebilme.
  • Hızı ayarlanabilir otomatik hareketli testere.
  • Mekanik ölçüm aparatı, uzunluk ölçüsü sabitleyici (3 m) ve profil destek konveyörü standart olarak sunulmaktadır.
  • Pratik kalıp değiştirme imkanı.
  • Dikey pnömatik sıkıştırmalar ile çıta profillerini, kesim esnasında sabitleme.

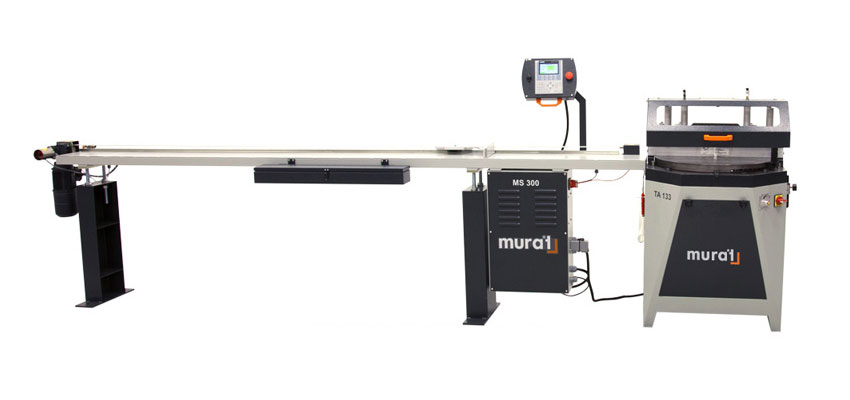

  • Alüminyum ve PVC profillerin kesimi.
  • Pnömatik alttan çıkma 420 mm. çapında testere.
  • Testere çıkma hızı ayarlanabilir.
  • 22,5°’tan 112,5° ye kadar geniş açı aralığı. 45°, 90° ve 135°’ye kolay ayar için özel sabitleme noktaları.
  • Dikey pnömatik sıkıştırma pistonları profilin en iyi şekilde sabitler.
  • Opsiyonel

  • Alüminyum profil kesimi için soğutma sistemi.
  • Sağ ve sol profil destek konveyörü.
  • Manuel Ölçüm Sistemi Konveyörü 3,0 m. – Sağ (TK 061)
  • Manuel Ölçüm Sistemi Konveyörü 3,0 m. – Sol (TK 062)
  • Otomatik Dijital Ölçüm Sistemi (MS 300*)

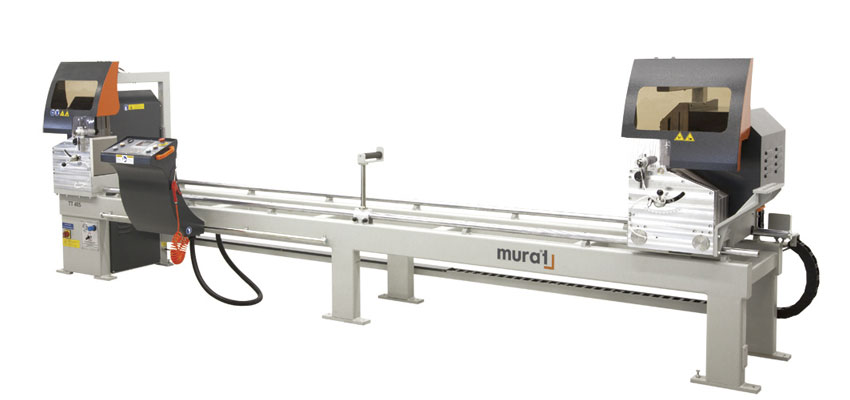

  • PVC profil kesimi.
  • Uzunluk ve açı hassasiyeti için güçlü konstrüksiyon.
  • Hassas kesim kalitesi.
  • Testere kafaları 45° ve 90°’ye otomatik olarak dönerler. Ara açı ayarları elle kolaylıkla yapılabilir.
  • 450 mm. ’lik testere çapı iki adet 80 mm. profilin aynı anda kesilebilmesini sağlar.
  • Ayarlanabilir testere ilerleme hızı.
  • Maksimum 4,200 mm. profil kesebilme özelliği.
  • Windows CE’li PLC kontrol sistemi ile hareketli kafa otomatik olarak pozisyon alır.
  • Uzaktan ağ bağlantısı veya USB üzerinden veri aktarım imkanı.
  • Parça numarası, uzunluk ölçüleri, açılar ve adetler kontrol paneli üzerinden programlanabilir. (999 x 3 farklı programda kesim yapabilir).
  • Kesimler arasında geçiş yaparak kaldığı yerden devam edebilme.
  • Hareketli kafa üzerinde bulunan profil destek konveyörü çalışılan malzemenin dengede tutar.
  • Ergonomik tasarım ile kullanım kolaylığı.
  • Otomatik kapanan koruyucu kapaklar iş ve işçi güvenliğini arttırır.
  • Yatay ve düşey pnömatik sıkıştırma pistonları profili en iyi şekilde sabitler.

  • PVC profilleri 45° - 180° arası açılarda yüksek mukavemette kaynak yapabilir.
  • Beyaz ve renkli profillerde 0.2 mm. kaynak aralığı.
  • Eritme ve birleştirme süreleri dijital olarak ayarlanır.
  • Tüm işlemleri dokunmatik dijital ekran ile otomatik olarak kontrol edilebilir.
  • Isıyı homojen dağıtan uzun ömürlü ısıtıcı plaka.
  • Isıtıcı plakalar, bakım pozisyonuna alınarak temizlik işlemi kolaylıkla gerçekleştirilir.
  • Özel Teflon sistemi ile uzun ömürlü Teflon kullanımı ve değişimi.
  • Pratik kalıp değiştirme sistemi.
  • Kaynak yapılacak profilleri ayak pedalı ile aynı anda kolay sabitleme.

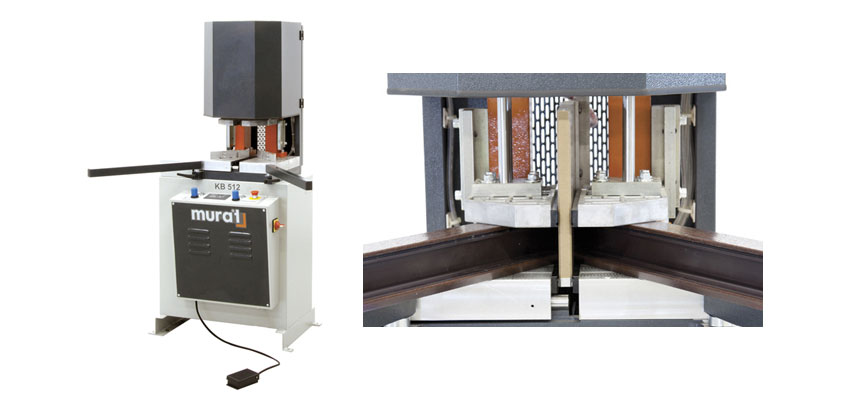

  • PVC ve alüminyum orta kayıt profillerin uçlarını birleşecekleri profile uygun şekilde alıştırır.
  • Otomatik kertme işlemi.
  • Solda 45°, sağda 30°’ye kadar farklı açılarda işlem imkanı.
  • Dikey pnömatik sıkıştırmalar profili en iyi şekilde sabitler.
  • Kertme bıçakları pnömatik besleme pistonuyla pozisyonlanır.
  • Farklı orta kayıt profillerinin işlenebilmesi için iki farklı bıçak seti bağlanabilir.

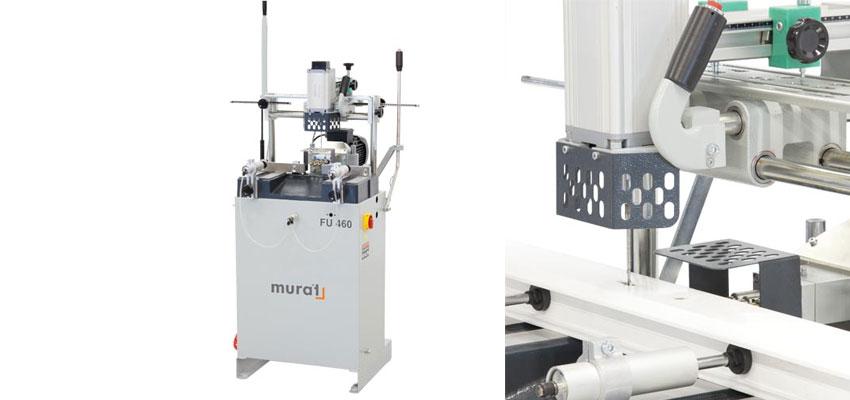

  • PVC profillerde barel, kilit, kol yerleri ve su tahliye kanallarını açar.
  • En az efor ve basit işlemle hassas frezeleme.
  • Şablondaki şekil profil üzerine 1:1 ölçeğinde işlenir.
  • PVC kanat profillerinde üçlü kol yerini destek sacıyla beraber manuel olarak deler.
  • Özel kaplanmış üçlü delme matkapları ile uzun çalışma ömrü.
  • Frekans kontrollü yüksek devirli motor.- 5 mm. ve 8 mm. çaplı frezeler için iki kademeli şablon kılavuzu.
  • Ayarlanabilir ölçüm skala çubuğu ile şablonsuz iki eksende kanal açabilme.
  • Ayarlanabilir ölçüm skala aparatı ile şablonsuz derinlik ayarı yapabilme.
  • Pnömatik profil sıkıştırma.
